Основные законы и понятия геометрической оптики
Закон прямолинейного распространения света
В однородной среде свет распространяется по прямым линиям.
Закон этот встречается в сочинении по оптике, приписываемом Евклиду (300 г. до н. э.) и, вероятно, был известен и применялся гораздо раньше.
Рис.1.Прямолинейное распространение света.
a – образование тени при освещении точечным источником;
б – получение изображения с помощью малого отверстия.
Опытным доказательством этого закона могут служить наблюдения над резкими тенями, даваемыми точечными источниками света, или получение изображений при помощи малых отверстий. Соотношение между контуром предмета и его тенью при освещении точечным источником, (т.е. источником, размеры которого очень малы по сравнению с расстоянием до предмета), соответствует геометрической проекции при помощи прямых линий (рис. 1. (а)). Аналогично рис. 1. (б) иллюстрирует получение изображения при помощи малого отверстия, причем форма и размер изображения показывают, что проектирование происходит при помощи прямолинейных лучей. Комната, или большой ящик с маленьким отверстием в стенке, т.н. камера обскура (от латинского camera obscura – темная комната), является древнейшим оптическим прибором для получения изображений, известным еще во времена Евклида.
Закон прямолинейного распространения света может считаться надежно установленным на опыте. Он имеет весьма глубокий смысл, ибо само понятие о прямой линии, по-видимому, возникло из оптических наблюдений. Геометрическое понятие о прямой как линии, представляющей кратчайшее расстояние между двумя точками, есть понятие о линии, по которой распространяется свет в однородной среде. Отсюда берет начало практикуемый с незапамятных времен контроль прямолинейности лекала или изделия по лучу зрения. Более детальное исследование описываемых явлений показывает, что закон прямолинейного распространения света теряет силу, если мы переходим к очень малым отверстиям. В камере обскура, показанной на рис.1. (а), хорошее изображение получится при размере отверстия около 0,5 мм, то есть когда диаметр отверстия равен примерно 1000 длин волн видимого света. При уменьшении этого отверстия в 10 раз изображение станет расплывчатым и нерезким. Изображение совсем не получится и экран будет освещен практически равномерно, если диаметр отверстия уменьшить до 0,5 – 1 мкм, то есть до размера, близкого к длине волны видимого света. Отступления от закона прямолинейного распространения света обусловлены волновой природой света и рассматриваются в учении о дифракции (от латинского diffractus – разломанный, переломанный).
_____________________________________________________________________________________________________________________________________
Световые лучи распространяются независимо друг от друга – так, как будто других лучей, кроме рассматриваемого, не существует.

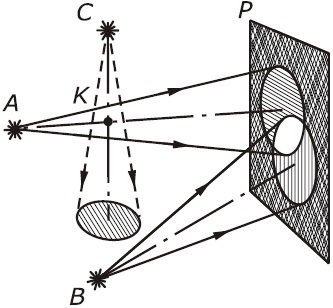

Световой поток можно разбить на отдельные световые пучки, выделяя их, например, при помощи диафрагм. Действие этих выделенных световых пучков оказывается независимым, т.е. эффект, производимый отдельным пучком, не зависит от того, действуют ли одновременно другие пучки или они устранены. Опытным доказательством этого закона служит отсутствие влияния друг на друга световых пучков проходящих через одну и ту же точку пространства в разных направлениях, как, например, пучки от источников A и C, проходящие через точку K на рис.2. Независимость световых пучков, проходящих через одну точку пространства, наблюдается лишь при не слишком больших интенсивностях света. (Интенсивностью света называют количество энергии, переносимое световой волной за единицу времени через единичную площадку, перпендикулярную направлению распространения света). При интенсивностях света, получаемых с помощью лазеров, закон независимости перестает выполняться. Причиной этому служат нелинейные эффекты, когда интенсивное световое излучение изменяет оптические свойства среды, через которую распространяется.
источника A.
На тот же самый экран направлен пучок света от другого источника B. Интенсивность света на экране будет равна сумме интенсивностей каждого из пучков.
Сложение интенсивностей имеет место, когда A и B – два различных и независимых источника света. Отклонение от закона независимости обнаруживается, если разность фаз между колебаниями световых волн в каждом из пучков, достигающих экрана, постоянна. Такие пучки называют когерентными (от латинского cohaerentia – сцепление, связь). В области перекрытия когерентных пучков происходит перераспределение световой энергии. В результате интенсивность света на одних участках экрана может быть значительно больше, а на других – значительно меньше суммарной интенсивности. Это явление получило название интерференции (от латинских слов inter – между и ferens – переносящий, несущий). Интерференция, также как и дифракция, объясняется волновой природой света.
__________________________________________________________________________________________________________________________
Встречая на пути зеркальные поверхности или границы раздела двух прозрачных сред, световые лучи полностью или частично отражаются. При этом ход лучей подчиняется закону отражения, согласно которому, падающий луч, нормаль к отражающей поверхности в точке падения луча и отраженный луч лежат в одной плоскости, и углы падающего и отраженного лучей с нормалью равны по абсолютной величине, но противоположны по знаку (рис.3).
Угол между падающим лучом AO и нормалью NO называется углом падения ; угол между отраженным углом OA' и нормалью NO называется углом отражения α'. Закон отражения выражается формулой:
α = -α'
Углы падения и отражения отсчитываются от нормали к поверхности, причем угол, образованный поворотом луча от нормали по ходу часовой стрелки, считают положительным, при обратном повороте – отрицательным. На рис.3 по принятому правилу знаков угол α отрицательный, а угол α' – положительный.
Закон отражения также упоминается в сочинениях Евклида. Установление его связано с употреблением полированных металлических поверхностей (зеркал), известных уже в очень отдаленную эпоху.
_____________________________________________________________________________________________________________________________________
Закон преломления света
Луч света, падая на границу между двумя прозрачными средами, не только частично отражается на ней, но и переходит из одной среды в другую. Пересекая границу двух прозрачных сред, луч света изменяет свое направление. Это явление называется преломлением света.
Ход световых лучей при преломлении подчиняется следующему закону: падающий луч, нормаль к поверхности раздела сред в точке падения и преломленный луч лежат в одной плоскости, произведение показателя преломления на синус угла, образованного лучом с нормалью, остается постоянным при переходе луча из одной среды в другую. Математически закон преломления выражается в виде:
n sin α = n' sin α'
Показателем преломления среды называют отношение скорости распространения света в вакууме c к скорости распространения света в данной среде v: n=c/v
Другими словами, в среде с показателем преломления n, свет распространяется в n раз медленнее, чем в вакууме. Показатель преломления среды, определенный относительно вакуума, называют также абсолютным показателем преломления.
Произведение показателя преломления на синус угла между лучом и нормалью называется оптическим инвариантом.
На рис.4. показан ход светового луча, пересекающего границу двух прозрачных сред. Пусть световой луч падает на поверхность PP' разделяющую две прозрачные среды с показателями преломления n и n', под углом α к нормали NO. Во второй среде распространяется преломленный луч OA', образующий с той же нормалью угол α', называемый углом преломления. Правило знаков для углов преломления то же самое, что и для углов падения и отражения.
Явление преломления света было известно уже Аристотелю (350 лет до н.э.). Попытка установить количественный закон принадлежит знаменитому астроному Птолемею (120 г. н.э.), который предпринял измерение углов падения и преломления.
Однако измерения Птолемея относились к малым углам, и поэтому он пришел к неверному заключению о пропорциональности угла преломления углу падения.
Правильная формулировка закона преломления принадлежит Снеллиусу (1591 - 1626), указавшему в сочинении, оставшемся неопубликованным, что отношение косекансов углов падения и преломления остается постоянным, и Декарту, давшему в своем сочинении «Диоптрика» (1637 г.) современную формулировку закона преломления. Декарт установил свой закон около 1630 г.; были ли ему известны исследования Снеллиуса – не известно. Закон преломления в формулировке Декарта гласил, что отношение синуса угла падения к синусу угла преломления есть величина постоянная:
sin α/sinα' = n21,
где n21 = n'/n называется относительным показателем преломления.
Рассмотрим случай, когда свет распространяется из среды с большим показателем преломления в среду с меньшим показателем преломления. Из закона преломления следует, что при n > n', преломленный луч удаляется от нормали, то есть угол преломления будет больше угла падения α > α'. Если увеличивать угол падения α, то будет возрастать и угол преломления α', и, наконец, наступит момент, когда угол преломления станет равным 90 градусов, а sin равным единице. В этом случае преломленный луч будет распространяться вдоль границы раздела двух сред. Дальнейшее увеличение угла падения приведет к тому, что
sin α' = (n/n') sinα > 1
Синус угла преломления становится больше единицы, что противоречит определению синуса, и уравнение для угла преломления теряет смысл. Установлено, что в этом случае действительно не происходит преломления, а падающий луч полностью отражается от поверхности раздела в ту же среду, из которой он вышел. Это явление носит название полного внутреннего отражения. Угол падения αс, которому соответствует угол преломления α', равный 90 градусов, называется предельным углом полного внутреннего отражения.
Значение угла α'с определяют по формуле:
sin αc = n'/n
Так как угол преломления α' равен 90 градусов, то преломленный луч 4' направлен вдоль поверхности стекла. Луч 5, падающий на поверхность стекла под углом, превышающим предельный, испытывает полное внутренне отражение. Направление отраженного луча 5' в этом случае определятся в соответствии с законом отражения света.
При полном внутреннем отражении световая энергия отражается практически полностью, без малейших потерь (именно поэтому оно называется «полным»). Для сравнения, качественные зеркала с алюминиевым или серебряным покрытием отражают не более 85% падающего на них света. Поэтому полное внутреннее отражение широко используют при конструировании различных отражательных призм, изменяющих направление световых лучей и волоконно-оптических световодов, передающих световую энергию на большие расстояния.
Закон отражения и закон преломления также справедливы лишь при соблюдении известных условий. В том случае, когда размер отражающего зеркала или поверхности, разделяющей две среды, сравним с длиной волны света, наблюдаются заметные отступления, от указанных выше законов, обусловленные дифракцией.
Помимо дифракционных явлений, основные законы, обсуждавшиеся выше, могут нарушаться и в случае нелинейных явлений, наблюдаемых при достаточно большой интенсивности световых пучков.Однако для обширной области явлений, наблюдаемых в обычных оптических приборах, эти законы соблюдаются достаточно строго.
_____________________________________________________________________________________________________________________________________
При изменении направления лучей на противоположное их взаимное расположение не изменяется.
Опираясь на уже сформулированные законы, мы можем доказать этот закон для случаев, когда свет распространяется в однородной среде, отражается зеркальной поверхностью и преломляется на границе двух прозрачных сред.
Пусть световой луч проходит через две точки, в однородной среде. Согласно закону прямолинейного распространения света, в этом случае его траектория будет представлять собой прямую линию. Теперь направим еще один луч так, чтобы он проходил через те же самые две точки, но в обратном порядке. Он также, согласно закону прямолинейного распространения света в однородной среде, будет распространяться вдоль прямой линии. Так как через две точки пространства можно провести только одну прямую линию, то оба эти луча совпадут.
Теперь рассмотрим отражение света зеркальной поверхностью.

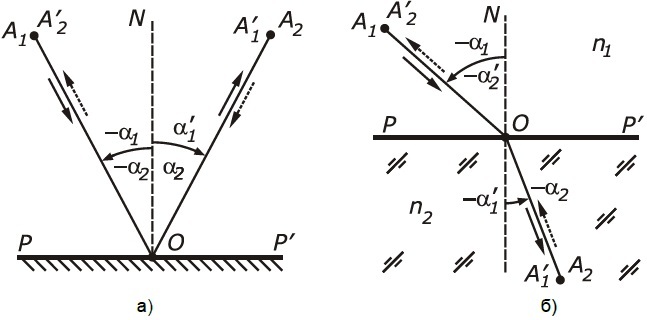

Пусть луч A1O (рис.6(a)) падает на зеркальную поверхность PP в точке O. Образуя с нормалью ON угол – α1. (Угол имеет знак «минус», так как отсчитывается от нормали к лучу в направлении против часовой стрелки). Согласно закону отражения, луч OA'1, будет лежать в одной плоскости с падающим лучом A1O и нормалью к поверхности ON. Угол между нормалью к поверхности и отраженным лучом определяется по формуле: α'1 = - α1
Ход лучей в направлении A1OA'1 показан сплошными стрелками.
Направим теперь в точку еще один луч A2O. Пусть этот луч образует с нормалью к поверхности угол α2 = - α'1
то есть луч A2O будет совпадать с лучом OA'1, но при этом распространяться в противоположном направлении (пунктирная стрелка). Применив закон отражения еще раз, найдем угол, который образует с
нормалью отраженный луч OA2, получим α'2 = - α2,из выше сказанного следует α'2 = α1
То есть отраженный луч OA'2 совпадает с лучом A1O, так как оба луча проходят через одну и ту же точку O и пересекают нормаль к поверхности под одним и тем же углом.
Аналогичным образом рассмотрим преломление лучей на границе двух прозрачных сред c показателями преломления n1 и n2 (рис.6(б)). Луч A'1O падает в точку O под углом -α1 к нормали ON. Из закона преломления получаем:
- n2 sin α'1 = - n1 sin α'1
Для луча A2O, падающего в точку O из среды с показателем преломления n2 выбираем угол паденияα2 = α'1.
Из закона преломления
- n2 sin α'2 = - n2 sin α'2
И окончательно получаем α'2 = α1
То есть лучи OA'2 и A1O - совпадают.
Так как закон обратимости выполняется для распространения, отражения и преломления света, он будет выполняться и для комбинации этих процессов. Пусть луч, испытывая ряд последовательных отражений и преломлений, проходит через какую-либо точку. Если изменить направление этого луча на противоположное, то он пройдет через ту же самую точку.
